Aplikasi Flip Flop



 Kontrol Kelembaman Rumah Jamur Tiram

 Sensor HIH-5030 dan Sensor LM35




1. Tujuan [Daftar]

1. Memahami Prinsip Kerja Sensor LDR dan Sensor LM35

2. Memahami Prinsip Kerja Dari Aplikasi Kontrol Lampu Jalan Otomatis

3. Dapat Membuat Rnagkaian Kontrol Lampu Jalan Otomatis di Proteus

2. Alat dan Bahan [Daftar]
    2.1. Alat [Daftar]

       1. Powe Supply DC

 Berfungsi untuk mensuplai tegangan DC pada rangkaian.

  2. Oscilloscope

alat ukur elektronik yang dapat memetakan atau memproyeksikan sinyal listrik dan frekuensi menjadi gambar grafik agar dapat dibaca dan mudah dipelajari. Dengan menggunakan Osiloskop, kita dapat mengamati dan menganalisa bentuk gelombang dari sinyal listrik atau frekuensi dalam suatu rangkaian Elektronika.

3. Sumber tegangan AC (VSINE)

      Berfungsi sebagai sumber tegangan AC pada rangkaian.

4. Voltmeter

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.


2.2. Bahan [Daftar]

       1. Resistor


Resistor berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Cara menghitung nilai dari resistor yaitu dengan melihat warna pita dari resistor tersebut. Umumnya resistor memiliki 4 sampai 6 pita.

Datasheet Resistor






     2. Relay




Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan  komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Maksimum beban AC 10A @ 250/125V
4. Maksimum beban DC 10A @ 30?28V
5. Switching maksimum 300 operasi/menit

 Datasheet Relay


3. Dioda 1N4001

Berfungsi untuk penyearah arus pada rangkaian. Pada rangkaian ini dioda digunakan untuk mencegah arus balik masuk ke output sensor dan opamp, serta untuk mencegah tegangan yang tinggi akibat arus balik kumparan relay.

Fitur:
1. Arus maju rata-rata 1A
2. Arus puncak non-repetitif 30A
3. Arus balik 5uA
4.Tegangan balik RMS 35V
5. Tegangan balik repetitif 50V

Datasheet Dioda 1N4001



4. LED

    Berfungsi untuk lampu indikator penanda ada arus pada rangkaian.

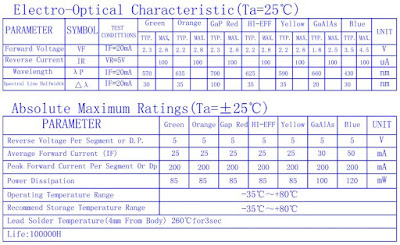

    Datasheet LED


5. Buzzer

 Berfungsi sebagai indikator yang hidup jika suhu berlebih pada pipa boiler.

 Fitur:
1. Tegangan operasi 4-8V DC
2. Arus <30mA
3. Frekuensi resonansi 2300Hz

6. Transistor NPN (BC548/BC547)

Berfungsi sebagai penguat, sebagai pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada rangkaian water level sensor ini transistor hanya digunakan sebagai saklar, dengan adanya arus di base maka transistor akan "on" sehingga akan ada arus dari kolektor ke emitor.

Fitur:
 1. DC Current gain(hfe) maksimal 800
 2. Arus Collector kontinu(lc) 100mA
 3. Tegangan Base-Emitter(Vbe) 6v
 4. Arus Base(Ib) maksimal 5mA

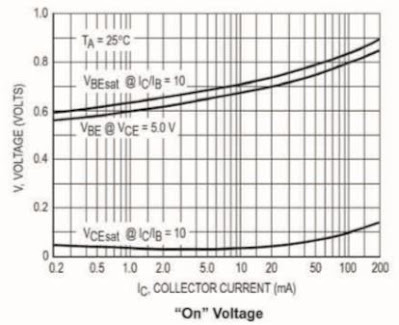

Datasheet Transistor


7. Sensor HIH-5030




Alat ukur yang digunakan untuk membantu dalam proses pengukuran atau pendefinisian yang suatu kelembaban uap air yang terkandung dalam udara.

Datasheet Sensor HIH-5030




8. OP AMP



Operational Amplifier atau Op-Amp adalah komponen elektronika yang berfungsi sebagai penguat sinyal input baik DC maupun AC.

 Datasheet OP AMP LM741

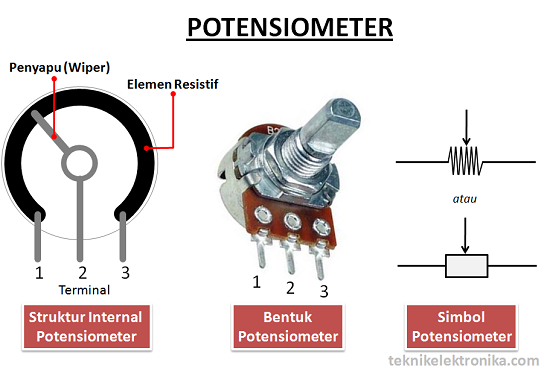

9. Potensiometer


Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.

10. Sensor LM35



Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor.

11. Lampu



Lampu adalah sumber cahaya buatan yang dihasilkan melalui penyaluran arus listrik melalui filamen yang kemudian memanas dan menghasilkan cahaya.

12. d flipflop 7474



S-R Flip-flop

S-R adalah singkatan dari “Set” dan “Reset”. Sesuai dengan namanya, S-R Flip-flop ini terdiri dari dua masukan (INPUT) yaitu S dan R.  S-R Flip-flop ini juga terdapat dua Keluaran (OUTPUT) yaitu Q dan Q’. Rangkaian S-R Flip-flop ini umumnya terbuat dari 2 gerbang logika NOR ataupun 2 gerbang logika NAND. Ada juga S-R Flip-flop yang terbuat dari gabungan 2 gerbang Logika NOR dan NAND.

Berikut ini adalah diagram logika NOR Gate S-R Flip-flop, NAND Gate S-R Flip-Flop dan Clocked S-R Flip-flop (gabungan gerbang logika NOR dan NAND).



D Flip-flop

D Flip-flop pada dasarnya merupakan modifikasi dari S-R Flip-flip yaitu dengan menambahkan gerbang logika NOT (Inverter)  dari Input S ke Input R. Berbeda dengan S-R Flip-flop, D Flip-flop hanya mempunyai satu Input yaitu Input atau Masukan D. Berikut ini diagram logika D Flip-flop.



Data sheet 7474:









3. Dasar Teori [Daftar]

    1. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

V = I R

Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi.

Cara membaca nilai resistor
Cara menghitung nilai resistansi resistor dengan gelang warna
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor.

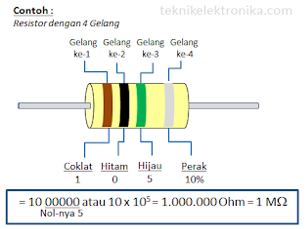

Contohnya sebagai berikut :




     2. Relay
 Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali.  Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet.  Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal.  Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik.  Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Beban maksimum AC 10A @ 250 / 125V
4. Maksimum baban DC 10A @ 30 / 28V
5. Switching maksimum

3. Dioda IN4001
Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.
Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.


Dioda dapat dibagi menjadi beberapa jenis:
1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan. 3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu
4. Dioda Photo yang berfungsi sebagai sensor cahaya. 5. Dioda Schottky yang berfungsi sebagai Pengendali
.

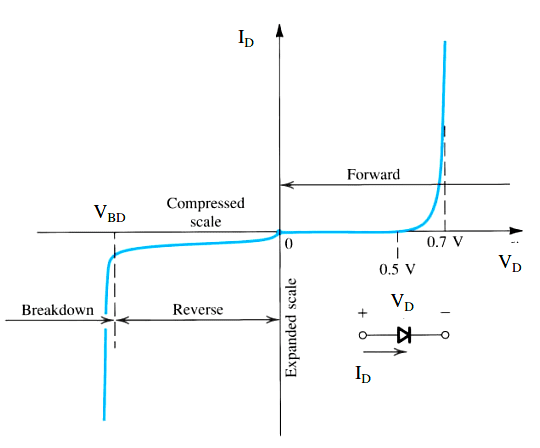

Karakteristik arus dan tegangan dioda


Di kuadran pertama dioda beroperasi dalam mode Forward Biased dan di kuadran ketiga dioda beroperasi dalam mode Reverse Biased dan Break Down. Sumbu X dari grafik menunjukkan tegangan melintasi dioda dan sumbu Y menunjukkan arus melalui Dioda, Selama mode bias maju dioda melewatkan arus hanya ketika tegangan yang melintasi dioda (VD) lebih besar dari 0.5V, ini adalah nilai tegangan maju Dioda untuk dioda silikon dan tegangan bisa sampai 0.7V seperti yang ditunjukkan pada grafik di atas.

Selama Reverse bias, tegangan melintasi dioda berada dalam potensial negatif sehingga arus juga ditampilkan dalam arah negatif. Di sini dioda tidak melewatkan arus atau bernilai kecil mengalir melewatinya sampai tegangan rusaknya (VBD) tercapai.

4. LED


LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

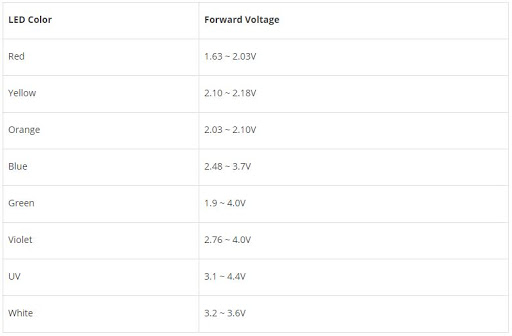

Tegangan maju LED

5. Transistor

Transistor PNP
Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.

Transistor NPN
Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor.

Transistor sebagai saklar
Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titk jenuh (saturasi). Pada titk jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor- emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut-off sehingga tidak ada arus dari kolektor ke emitor. Nilai resistor terhubung ke base (Rb) dapat dihitung dengan; Rb = Vbe / Ib

Transistor sebagai penguat
Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base. DC Current Gain = Collector Current (Ic) / Base Current (Ib)

Transistor sebagai penguat
Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base. DC Current Gain = Collector Current (Ic) / Base Current (Ib)


6.
IC OP-AMP

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = ∼)

b. Impedansi input tak berhingga (rin = ∼)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)





Rangkaian Dasar OP AMP

a. OP AMP Inverting



Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negatif.

Vout = - (Rf / R1) Vin

b. OP AMP Non Inverting
 Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.

Vout = Vin (1 + Rf / Rin)

7. Senso HIH-5030






Sensor kelembaban adalah suatu alat ukur yang digunakan untuk membantu dalam proses pengukuran atau pendefinisian yang suatu kelembaban uap air yang terkandung dalam udara. Jenis - jenis sensor kelembaban diantaranya Cspacitive Sensors, Electrical conductivity Sensors, Thermal Conductivity Sensors, Optical Hygrometer, dan Oscillating Hygrometer.

Spesifikasi teknis:

- Suhu Operasi -40 ° C hingga 85 ° C [-40 ° F hingga 185 ° F]

- Histeresis ± 2% RH

- Output Sinyal Tegangan analog

- Waktu Respon 5 detik 1 / e dalam udara yang bergerak lambat

- Tegangan Suplai 3.3 Vdc typ.

- Akurasi (Best Fit Straight Line) ± 3.0% RH

- Tipe Paket Pasang permukaan

- Suplai Arus 500 µA

- Stabilitas pada 50% RH + 1,2% RH




Kelebihan Sensor HIH-5030:

·                     Beroperasi hingga 2,7 V, ideal dalam sistem tenaga baterai dengan tegangan 3 V

·                     Didesain dengan daya rendah

·                     Akurasi ditingkatkan

·                     Waktu respon yang cepat

·                     Stabil, dengan penyimpangan yang rendah

·                     Tahan dengan zat kimia



8. Sensor LM35

 Sensor suhu IC LM 35 merupkan chip IC produksi Natioanal Semiconductor yang berfungsi untuk mengetahui temperature suatu objek atau ruangan dalam bentuk besaran elektrik, atau dapat juga di definisikan sebagai komponen elektronika yang berfungsi untuk mengubah perubahan temperature yang diterima dalam perubahan besaran elektrik. Sensor suhu IC LM35 dapat mengubah perubahan temperature menjadi perubahan tegangan pada bagian outputnya. Sensor suhu IC LM35 membutuhkan sumber tegangan DC +5 volt dan konsumsi arus DC sebesar 60 µA dalam beroperasi. Bentuk fisik sensor suhu LM 35 merupakan chip IC dengan kemasan yang berfariasi, pada umumnya kemasan sensor suhu LM35 adalah kemasan TO-92  seperti terlihat pada gambar dibawah.

Dari gambar diatas dapat diketahui bahwa sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.

Karakteristik Sensor suhu IC LM35 adalah :

    - Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
    -Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC.
    -Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
    -Bekerja pada tegangan 4 sampai 30 volt.
    -Memiliki arus rendah yaitu kurang dari 60 µA.
    -Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
    -Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
    -Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

Grafik Respon:






 Skematik:



Sensor suhu IC LM35 memiliki keakuratan tinggi dan mudah dalam perancangan jika dibandingkan dengan sensor suhu yang lain, sensor suhu LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kontrol khusus serta tidak memerlukan seting tambahan karena output dari sensor suhu LM35 memiliki karakter yang linier dengan perubahan 10mV/°C. Sensor suhu LM35 memiliki jangkauan pengukuran -55ºC hingga +150ºC dengan akurasi ±0.5ºC. Tegangan output sensor suhu IC LM35 dapat diformulasikan sebagai berikut :

Vout LM35 = Temperature º x 10 mV


9. d flipflop 7474



S-R Flip-flop

S-R adalah singkatan dari “Set” dan “Reset”. Sesuai dengan namanya, S-R Flip-flop ini terdiri dari dua masukan (INPUT) yaitu S dan R.  S-R Flip-flop ini juga terdapat dua Keluaran (OUTPUT) yaitu Q dan Q’. Rangkaian S-R Flip-flop ini umumnya terbuat dari 2 gerbang logika NOR ataupun 2 gerbang logika NAND. Ada juga S-R Flip-flop yang terbuat dari gabungan 2 gerbang Logika NOR dan NAND.

Berikut ini adalah diagram logika NOR Gate S-R Flip-flop, NAND Gate S-R Flip-Flop dan Clocked S-R Flip-flop (gabungan gerbang logika NOR dan NAND).



D Flip-flop

D Flip-flop pada dasarnya merupakan modifikasi dari S-R Flip-flip yaitu dengan menambahkan gerbang logika NOT (Inverter)  dari Input S ke Input R. Berbeda dengan S-R Flip-flop, D Flip-flop hanya mempunyai satu Input yaitu Input atau Masukan D. Berikut ini diagram logika D Flip-flop.









4. Percobaan [Daftar]
4.1. Prosedur Percobaan [Daftar]

1. Siapkan semua alat dan bahan yang diperlukan

2. Disarankan agara membaca datasheet setiap komponen

3. Cari komonen yang diperlukan di library proteus

4. Pasang Sensor HIH-5030 dan sensor LM35, resistor , relay, lampu dan motor dc sebagai output, potensiometer dan power suply sesuai gambar  rangkaian dibawah

5.Buat rangkaian pengkondisi sinyal

6. Atur nilai resistor

7. Coba dijalankan rangkaian apabila ouput hidup(lampu & motor dc) maka rangkaian bisa digunakan

4.2. Rangkaian Simulasi [Daftar]



pada saat sensor hih-5030 mendeteksi kelembaman sangat tinggi maka lampu akan menyala disebabkan relay dalam kondisi close, yang dimana lampu berfungsi sebagai penghangat rumah jamur agar kelembaman nya terjaga.
pada saat lm35 mendeteksi suhu tinggi diatas 33'C maka pompa akan aktif menanda cuaca sangat panas maka jamur butuh kelembaman tanah yang baik agar terjaga pertumbuhan dan perkembangan jamur.

4.3. Prinsip Kerja [Daftar]

pada rangkaian kontrol kelembaman rumah jamur tiram ini saya menggunakan 2 buah sensor yaitu, sensor HIH-5030 dan sensor LM35,mungkin saya jelaskan terlebih dahulu bagaimana prinsip kerja dari masing-masing sensor. sensor HIH-5030 mendeteksi kelembaman dari lingkungan sekita sensor ini. dan sensor LM35 mendeteksi suhu pada lingkungan sekitar sensor di pasang. langsung saja prinsip rangkaian kontrol kelembaman rumah jamur tiram ini bergunan menjagi kondisi jamur agar tetap bisa terawat dan tumbuh dengan baik, maka dari itu aplikasi berguna untuk menghidupkan output seperti lampu dan pompa air. sensor HIH-5030 di pasangkan penguat inverting yang berguna untuk menguatkan tegangan dan dipasangkan transistor tipe npn yang berguna sebagai switch dan dipasangkan relay 5V dimana coil positif dihubungkan ke power Vcc. dan coil negatif dihubungkan ke colector transistor npn ketika tegangan pada basis transisor diatas 0.73 V maka relay akan aktif dan sebaliknya. dan itu rangkaian sensor LM35 dipsangkan penguat non inverting yang berfungsi debagai penguat tegangan dan dipsangkan transistor tipe npn yang berfungsi sebagai switching pada rangkaian ini.nrelay akan aktif apabila tegangan pada basis transistor >=0.73 V dan apabila  relay aktif maka output nya akan aktif yaitu motor dc yang di analogikan sebagai pompa air. pada intinya yang menghandle pada rangkaian ini sensor HIH-5030 karena battery dipsangkan di relay sensor HIH-5030.

 4.4. Video [Daftar]

Video Simulasi Rangkaian Kontrol Kelembaman Jamur Tiram


4.5 Download File [Daftar]
HTML disini
Videodisini
Rangkaian Simulasi  disini
Datasheet Resistordisini
Datasheet Relay  disini
Datasheet MotorDC disini
Datasheet LED  disini
Datasheet Sensor LM35disini
Datasheet Sensor HIH-5030 disini
Datasheet Transistor NPN disini
Datasheet 7474 d flip flop disini
Datasheet OPAMP disini
